Sensor de movimento infravermelho com Arduino

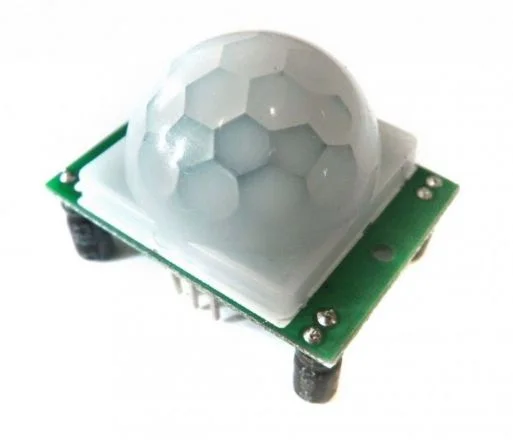

Como usar o Sensor de movimento infravermelho com Arduino - Sabe esse sensor que liga a luz no corredor quando você passa, lá no edificío que você mora? Ele é chamado sensor PIR, ou sensor de presença infra-vermelho, ou sensor de movimento infravermelho com Arduino, PIC ou qualquer outra MCU. Ele retorna um sinal digital quando detecta alteração na espectro infra-vemelho mapeado.PIR significa Passive Infrared, ou seja, ele detecta o infravermelho emitido pelo ambiente e nosso corpo tende a emitir essa luz com mais intensidade. Como você já deve ter percebido (e passado raiva), ele pode estar mal calibrado e reagir somente em um ângulo muito pequeno em relação à sua posição; também o delay entre as checagens pode ser muito alto, por isso é necessário fazer os ajustes de sensibilidade do dispositivo.
As cores são:
Preto: sinal
Bege: ground
Vermelho: +5V

Repare no código a simplicidade de operação, para Arduino UNO:

short unsigned int PIR    = 7; //leitura
short unsigned int LED = 6; //PWM
short unsigned int valor; //armazena o valor da leitura
void setup(){
    Serial.begin(9600);// Para exibir na serial
    pinMode(PIR, INPUT); //READ
    pinMode(LED,OUTPUT); //WRITE
}
void loop(){
    valor  = digitalRead(PIR);
    //Quando o valor for 1, não há movimento
    if (valor){
        digitalWrite(LED,LOW);
    }
    //Se for 0, então há movimento. Acender o LED.
    else{
        digitalWrite(LED,HIGH);
        delay(1000);
    }

}

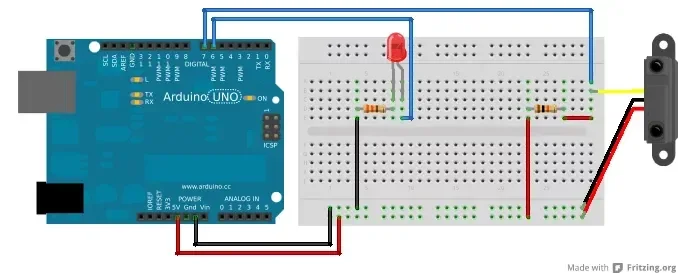

Pra variar, não tenho o desenho do sensor de movimento infravermelho, então utilizei um sensor de proximidade infra-vermelho para exemplo. O esquema na protoboard ficou assim:

Para acender uma lâmpada o circuito deverá acionar um relê. Existem alguns shields prontos com relês para arduino e também pequenos relês em circuitos montados, mas se quiser fazer seu próprio circuito para acionar relê, recomendo a leitura deste outro post.

Repare no video que o sensor leva um tempo para estabilizar novamente e dessa proximidade ele é um pouco inconstante. Ou seja; após fazer uma leitura, siga fazendo algumas novas amostragens quando seu estado mudar e dentro do intervalo de 1s tome uma ação, invés de agir a cada leitura u utilizar um delay muito alto. Veja o vídeo.

Simples demais, não? Então aguarde o próximo post; vamos brincar com display de 8 seguimentos para um byte.

Se gostou, não deixe de compartilhar; dê seu like no video e inscreva-se no nosso canal Manual do Maker Brasil no YouTube.

Próximo post a caminho!
