Rádio frequência com Arduino (com strings)

Poderia não ser algo tão simples, mas felizmente alguém desenvolveu uma bela biblioteca para interagir com rádio frequência com Arduino. Por esse motivo inicio o post dizendo claramente; esse é um tutorial nível 1, para qualquer iniciante, mas também um atalho para os experientes.

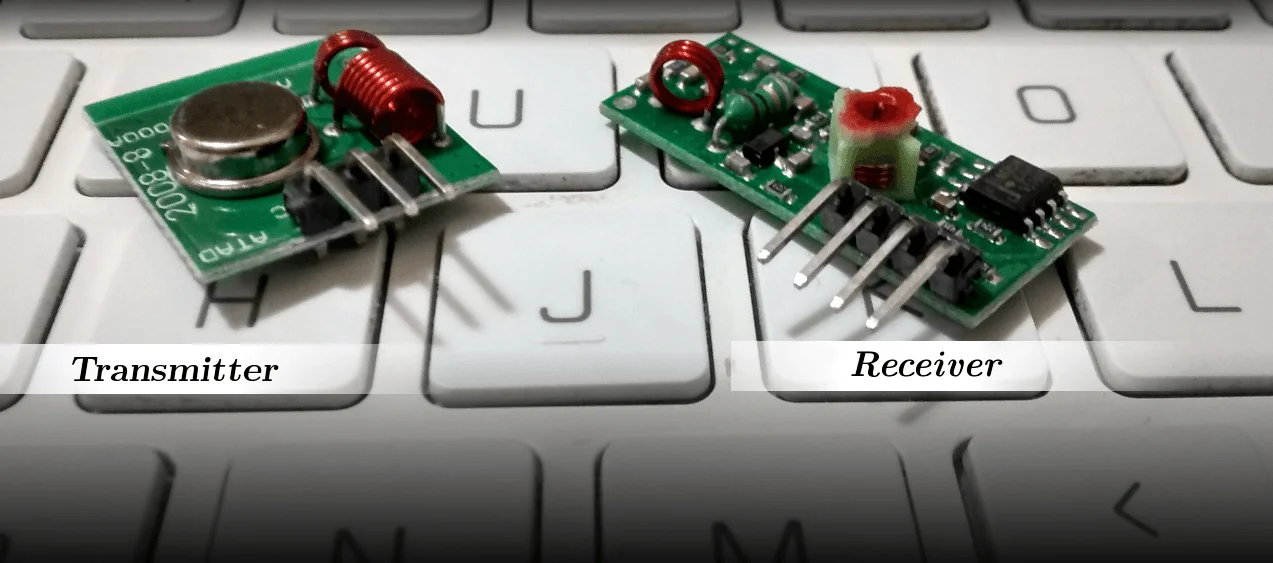

Esse módulo trabalha  à 433MHz e tem um alcance de até 90 metros em espaço aberto. Sua comunicação é um bocado lenta, podendo variar entre 0 e 9200bps; quanto maior a distância, menor deve ser a velocidade para reduzir a taxa de erros. De qualquer modo, esse não é um dispositivo para interfacear com downloads de sistemas operacionais, além de quê, velocidades de 4200bps são suficientes para diversos tipos de tarefa como por exemplo, abrir portões, acionar relés e tarefas simplistas, na qual se inclui controle remoto para robôs etc.

Se você chegou a esse artigo, sorte minha, porque uma breve pesquisa no google retornará para você muitos outros tutoriais sobre o mesmo assunto, mas eu não poderia deixar de escrever a respeito, uma vez que esse módulo receptor-emissor é extremamente barato e prático de utilizar.

Onde comprar o transmissor-receptor RF

Esse produto você encontra fácil, mas recomendo esse vendedor porque ele tem alguns produtos diferentes como chip de rádio FM, gravador/player para Arduino, chip modulador de voz e outros. Considerando o baixíssimo custo desse conjunto emissor-receptor, vale muito a pena comprar mais alguns brinquedos junto pra compensar o frete. Todos estes que citei (e mais alguns) virarão artigo aqui no site, é só acompanhar.

Biblioteca VirtualWire para rádio frequência com Arduino

No documento do autor da biblioteca ele descreve uma variação de distância que pode chegar a 150m à 1000bps em campo aberto, mas dá pra entender que esse 'campo aberto' deve ser algo como a superfície lunar, porque corpos humanos, objetos e a posição dos módulos influenciam na qualidade de transmissão, portanto, faça seus próprios testes.

Utilizar um fio rígido de cobre como antena aumenta consideravelmente o sinal e é realmente sugerido. Veja na imagem d receptor que um dos 4 pinos é para a antena, mas ela não é obrigatória.

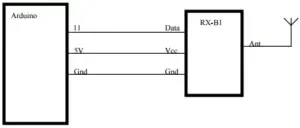

O pino pode ser selecionado pela funçao 'vw_set_*_pin() ' e o wiring é tão simples quanto se possa imaginar. No próprio documento (caprichadíssimo por sinal) você verá estas representações para wiring:

Primeiro passo - baixar e disponibilizar a biblioteca

Nesse link você encontra uma biblioteca excelente para interagir com o dispositivo de rádio frequência com Arduino e acredite, não é uma biblioteca trivial, são mais de 400 linhas de código pra entregar uma interface limpa para o programador da aplicação (nós). Após baixar a biblioteca, siga os passos padrão, descomprimindo-a dentro do diretorio 'libraries' do Arduino. Supondo a IDE 1.6.7 (já antiga na data desse post, mas ainda a utilizo):

cd
cp Downloads/VirtualWire.rar arduino-1.6.7/libraries
cd arduino-1.6.7/libraries
unrar x VirtualWire.rar && rm -f VirtualWire.rar
#no caso da versao zip:
unzip VirtualWire.zip && rm -f VirtualWire.zip

Se você estiver com a IDE do Arduino aberta, feche-a e abra-a novamente para que seja feita a releitura das bibliotecas.

Segundo passo - fazer o wiring

Siga o desenho disposto mais acima. Você pode escolher o pino que quiser, só sugiro que em ambas as controladoras seja utilizado o mesmo pino para reduzir a probabilidade de engano. Atente também ao esquema acima, porque o transmissor está com o VCC silkado no terceiro pino, mas se você reparar no canto, está escrito ATAD (que foi uma cagada ao fazer o silk, porque na verdade é DATA). Portanto, VCC é o pino do meio e à esquerda, DATA.

No receptor, o pino ao lado do VCC é o pino de dados. O primeiro pino após o pino de dados é a antena, você pode colocar até um clip de papel que terá seu efeito como antena, mas para esse teste tão próximo que estou fazendo (para aproveitar o mesmo notebook) sequer necessita antena.

Terceiro passo - codificar

Esse é o passo mais simples porque não tem segredos. Para mostrar a recepção dos dados transmitidos fiz uma brincadeira com LED RGB, enviando a string formatada para o receptor, com um pequeno parsing só pra brincar.

Vou discorrer sobre o código em comentários nele mesmo.

Transmitter

#include <VirtualWire.h>
#define TX_PIN 7

//guardara o resultado final
String rgb;
//so faz a transmissao se houver mensagem da serial
bool go = false;

void setup(){
    //o comum de sempre; inicia a serial a 9600
    Serial.begin(9600);
    vw_set_ptt_inverted(true);
    vw_set_tx_pin(TX_PIN); //pino para transmitir
    vw_setup(2000);// velocidade ate 9000
}

void loop(){
    if (Serial.available() >0){
      //parsing pra validar
      int red = Serial.parseInt();
      int green = Serial.parseInt();
      int blue = Serial.parseInt();

      if (Serial.read() == '\n') {
          //garante o limite minimo e maximo
          red   = constrain(red, 0, 255);
          green = constrain(green, 0, 255);
          blue  = constrain(blue, 0, 255);
      }
      //Recompoe a string, agora garantindo o formato
      char RED[4],GREEN[4],BLUE[4];
      sprintf(RED,"%03d",red);
      sprintf(GREEN,"%03d",green);
      sprintf(BLUE,"%03d",blue);

      rgb =  String(RED) + "," + String(GREEN) + "," + String(BLUE);
      go = true;
    }

    if (go){
        char result[27];
        rgb.toCharArray(result,rgb.length()+1);

        Serial.println(result);
        vw_send((uint8_t *)result, strlen(result));
        vw_wait_tx(); //aguarda 'passar pela garganta'
        go = false;
    }
}

Como você pode notar, o único cuidado que tomei foi de não interromper o fluxo mas também não ficar executando nada à toa. De resto, é um processo muito básico. Em relação ao formato da mensagem, só fiz questão de garantir o formato antes do envio, afinal, é mais fácil garantir o formato antes de sair do que fazer parsing no destino em busca de erros, certo?

Receiver

#include <VirtualWire.h>
#define RX_PIN 7

//pinos PWM do LED RGB
#define R 3
#define G 5
#define B 6

//essa estrutura tem o proposito de economizar. Se tiver duvidas,
//leia:
//http://www.manualdomaker.com/article/programar-em-cc-para-microcontroladoras-pic-e-arduino/

struct devices
{
    int d        : 3;
    int j        : 3;
    int RGB[3] = {0};
    int     times[3];
};

struct devices valuesRGB;

void setup(){
    //coloca os pinos do RGB em OUTPUT
    pinMode(R,OUTPUT);
    pinMode(G,OUTPUT);
    pinMode(B,OUTPUT);

    /comeca em branco
    digitalWrite(R,255);
    digitalWrite(G,255);
    digitalWrite(B,255);

    //multiplicador
    valuesRGB.times[0] = 100;
    valuesRGB.times[1] = 10;
    valuesRGB.times[2] = 1;

    //configuracao e inicializacao do receptor
    vw_set_ptt_inverted(true);
    vw_set_rx_pin(RX_PIN);
    vw_setup(2000);  //velocidade compativel com o emitter
    vw_rx_start();       //inicio da recepcao
    //serial para debug
    Serial.begin(9600);
}

//nao esta em uso, mas sempre crio pra limpar array de char
void clear(char *var){
  for (int k=0;k<strlen(var);k++){
      var[k] = 0;
  }
}

//recebe o array e aplica os valores ao LED
void changeLEDcollor(int* rgb){
    analogWrite(R,rgb[0]);
    analogWrite(G,rgb[1]);
    analogWrite(B,rgb[2]);
}

//conversao para RGB
void toRGB(uint8_t *msg, uint8_t msgLen){
    int i = 0;
    valuesRGB.j = 0;
    valuesRGB.d = 0;
    valuesRGB.RGB[0] = valuesRGB.RGB[1] = valuesRGB.RGB[2] = 0;
    for (int i=0;i<msgLen;i++){
        if (i == 3 || i == 7){
            i++;
            Serial.println(valuesRGB.RGB[0]);
            Serial.println(valuesRGB.RGB[1]);
            Serial.println(valuesRGB.RGB[2]);
            valuesRGB.d=0;
            valuesRGB.j++;
        }

        valuesRGB.RGB[valuesRGB.j] += (msg[i]-48) * valuesRGB.times[valuesRGB.d];
        valuesRGB.d++;
    }
}

void loop(){
    //Le e determina os limites
    uint8_t buf[VW_MAX_MESSAGE_LEN];
    uint8_t buflen = VW_MAX_MESSAGE_LEN;

    if (vw_get_message(buf, &buflen)){
        if (buf[0] == '-'){
            valuesRGB.RGB[0] = 0;
            valuesRGB.RGB[1] = 0;
            valuesRGB.RGB[2] = 0;
            changeLEDcollor(valuesRGB.RGB);
        }
        else{
            toRGB(buf,buflen);
            changeLEDcollor(valuesRGB.RGB);
        }
    }
}

Simples também, hum? Gosto de fazer testes assim, é bem divertido escrever código pra teste.

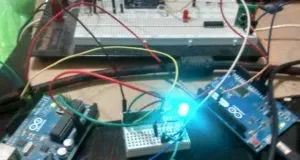

O video só mostra o LED RGB mudando de cor conforme mando o comando, só pra mostrar esse código funcionando, nem recomendo o video, mas aí está.

https://www.youtube.com/watch?v=tuUXTM--bkE

Inscreva-se no nosso canal Manual do Maker Brasil no YouTube.

Próximo post a caminho!
