Módulo gerador de frequência com NE555

Às vezes tudo o que você precisa é um temporizador, seja pra acender um LED, tocar um buzzer ou gerar uma interrupção. Por isso, nesse artigo vamos devanear um pouco sobre algumas situações em que um gerador de frequência/temporizador seriam ideais - e até substitutos para uma MCU.

NE555

Já escrevi alguns artigos sobre NE555, que é um CI bastante interessante (e muito antigo) utilizado em muitos circuitos.

• Artigo introdutório ao CI NE555 - uma breve introdução para quem ainda não o conhece.
• NE555 em modo astável - Com cálculos para selecionar o capacitor correto conforme o tempo desejado.
• Metrônomo com NE555 - Para os músicos.
• Botão de power ON/OFF para Raspberry Pi - Para desligamento da alimentação do Raspberry Pi.

Com esses artigos já dá pra ver o poder desse pequeno CI.

Aplicações

E as aplicações são inúmeras, mas existem muitos casos que os makers fazem temporização utilizando uma MCU, seja pra piscar LEDs, gerar sons ou coisas similares. Quanto a gerar uma interrupção externa, é uma ótima maneira de evitar a utilização de delays dentro da MCU, ainda que utilizando ISR.

Controles

Os controles são feitos a partir de capacitores e potenciômetros, de forma a permitir um ajuste fino. Clicando nos links supracitados você poderá ver os videos das respectivas propostas - e ver também o circuto. Repare nos circuitos principalmente; são mínimos, mas ainda assim ocupam espaço, precisam ser devidamente soldados (ainda mais se para utilização em projetos finais). É nesse ponto que entram os módulos geradores de frequência prontos.

Módulo gerador de frequência

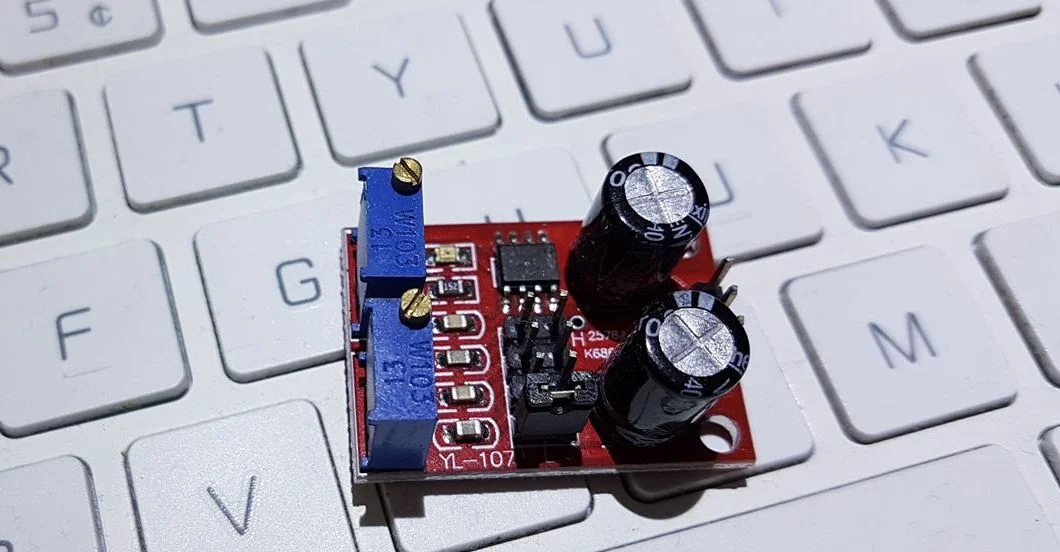

O módulo gerador de frequência que você vê na imagem desse post é um pouco mais robusto, contando com 2 potenciômetros, 2 capacitores e 4 jumpers. Ele é bastante completo e certamente atende a qualquer necessidade, mas o link que recomendo nesse artigo é de um módulo também disponível na Autocore Robótica, porém mais simples, com apenas 1 potenciômetro. Ambos possuem os pinos de VCC, GND e OUT, e a partir de OUT você pega a resposta da configuração do CI, conforme o ajuste no potenciômetro.

Onde comprar

Esse é um produto de baixíssimo custo e você pode adquirí-lo nesse link da Autocore Robótica.

Repare nos videos dos artigos e divirta-se integrando seu gerador de frequências com seu Arduino, ESP8266, Raspberry, PIC...
