Display OLED RGB 240x240 ST7789

Isso mesmo que você leu; um display OLED RGB 240x240 para utilizar com Arduino, ESP8266, ESP32, Raspberry etc. Se já não bastasse o tamanho, ainda por cima é RGB. E certamente é por essa razão que o barramento e SPI, considerando a necessidade de velocidade na transmissão da enormidade de dados para imprimir na tela.

Se ainda não viu, aproveite para dar uma olhada nesse artigo onde traço gráfico de linha no display OLED 128x64.

Display OLED RGB 240x240

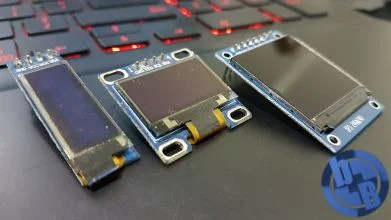

Na imagem de destaque pode-se notar o quão representativo é seu tamanho em relação aos demais, o de 128x32 e o 128x64. Todos eles cumprem bem o papel de exibir informações diversas, mas nesse display OLED RGB 240x240, meu caro, dá pra fazer loucuras!

Precisarei escrever pelo menos 3 artigos relacionados para mostrar algumas das possibilidades, mas tenho convicção de que você ja deve estar pensando em aplicações para ele. E sua configuração é extremamente simples.

Configurar o display OLED RGB 240x240 no Arduino

Precisaremos instalar 2 bibliotecas e clonar uma terceira. Basicamente, pelo gerenciador de bibliotecas do Arduino, instale a biblioteca Adafruit_GFX e a biblioteca ST7789. Após, entre no diretório de bibliotecas do Arduino e utilizando o programa git, clone o repositório:

git clone https://github.com/ananevilya/Arduino-ST7789-Library

Wiring

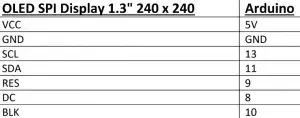

Agora, faça o wiring da seguinte maneira:

Código de exemplo

O código de exemplo contém diversas características que prenderá sua atenção. Apenas modifiquei a linha da definição dos pinos porque esse display não tem o pino CS e tem um pino DC (que são coisas diferentes):

#include <Arduino.h>
/***************************************************
  This is a library for the ST7789 IPS SPI display.

  Originally written by Limor Fried/Ladyada for
  Adafruit Industries.

  Modified by Ananev Ilia
 ****************************************************/
//! Clone essa biblioteca para o diretório debibliotecas do Arduino:
// https://github.com/ananevilya/Arduino-ST7789-Library

#include <Adafruit_GFX.h>    // Core graphics library by Adafruit
#include <Arduino_ST7789.h> // Hardware-specific library for ST7789 (with or without CS pin)
#include <SPI.h>

#define TFT_DC    8
#define TFT_RST   9
#define TFT_CS    10 // only for displays with CS pin
#define TFT_MOSI  11   // for hardware SPI data pin (all of available pins)
#define TFT_SCLK  13   // for hardware SPI sclk pin (all of available pins)

//You can use different type of hardware initialization
//using hardware SPI (11, 13 on UNO; 51, 52 on MEGA; ICSP-4, ICSP-3 on DUE and etc)
//Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST); //for display without CS pin
//Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST, TFT_CS); //for display with CS pin
//or you can use software SPI on all available pins (slow)
//Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST, TFT_MOSI, TFT_SCLK); //for display without CS pin
//Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST, TFT_MOSI, TFT_SCLK, TFT_CS); //for display with CS pin
Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST, TFT_MOSI, TFT_SCLK); //for display with CS pin and DC via 9bit SPI


float p = 3.1415926;

void testlines(uint16_t color);
void testdrawtext(char *text, uint16_t color);
void testfastlines(uint16_t color1, uint16_t color2);
void testdrawrects(uint16_t color);
void testfillrects(uint16_t color1, uint16_t color2);
void testfillcircles(uint8_t radius, uint16_t color);
void testdrawcircles(uint8_t radius, uint16_t color);
void testtriangles();
void testroundrects();
void tftPrintTest();
void mediabuttons();

void setup(void) {
  Serial.begin(9600);
  Serial.print("Hello! ST7789 TFT Test");

  tft.init(240, 240);   // initialize a ST7789 chip, 240x240 pixels

  Serial.println("Initialized");

  uint16_t time = millis();
  tft.fillScreen(BLACK);
  time = millis() - time;

  Serial.println(time, DEC);
  delay(500);

  // large block of text
  tft.fillScreen(BLACK);
  testdrawtext("Lorem ipsum dolor sit amet, consectetur adipiscing elit. Curabitur adipiscing ante sed nibh tincidunt feugiat. Maecenas enim massa, fringilla sed malesuada et, malesuada sit amet turpis. Sed porttitor neque ut ante pretium vitae malesuada nunc bibendum. Nullam aliquet ultrices massa eu hendrerit. Ut sed nisi lorem. In vestibulum purus a tortor imperdiet posuere. ", WHITE);
  delay(1000);

  // tft print function
  tftPrintTest();
  delay(4000);

  // a single pixel
  tft.drawPixel(tft.width()/2, tft.height()/2, GREEN);
  delay(500);

  // line draw test
  testlines(YELLOW);
  delay(500);

  // optimized lines
  testfastlines(RED, BLUE);
  delay(500);

  testdrawrects(GREEN);
  delay(500);

  testfillrects(YELLOW, MAGENTA);
  delay(500);

  tft.fillScreen(BLACK);
  testfillcircles(10, BLUE);
  testdrawcircles(10, WHITE);
  delay(500);

  testroundrects();
  delay(500);

  testtriangles();
  delay(500);

  mediabuttons();
  delay(500);

  Serial.println("done");
  delay(1000);
}

void loop() {
  tft.invertDisplay(true);
  delay(500);
  tft.invertDisplay(false);
  delay(500);
}

void testlines(uint16_t color) {
  tft.fillScreen(BLACK);
  for (int16_t x=0; x < tft.width(); x+=6) {
    tft.drawLine(0, 0, x, tft.height()-1, color);
  }
  for (int16_t y=0; y < tft.height(); y+=6) {
    tft.drawLine(0, 0, tft.width()-1, y, color);
  }

  tft.fillScreen(BLACK);
  for (int16_t x=0; x < tft.width(); x+=6) {
    tft.drawLine(tft.width()-1, 0, x, tft.height()-1, color);
  }
  for (int16_t y=0; y < tft.height(); y+=6) {
    tft.drawLine(tft.width()-1, 0, 0, y, color);
  }

  tft.fillScreen(BLACK);
  for (int16_t x=0; x < tft.width(); x+=6) {
    tft.drawLine(0, tft.height()-1, x, 0, color);
  }
  for (int16_t y=0; y < tft.height(); y+=6) {
    tft.drawLine(0, tft.height()-1, tft.width()-1, y, color);
  }

  tft.fillScreen(BLACK);
  for (int16_t x=0; x < tft.width(); x+=6) {
    tft.drawLine(tft.width()-1, tft.height()-1, x, 0, color);
  }
  for (int16_t y=0; y < tft.height(); y+=6) {
    tft.drawLine(tft.width()-1, tft.height()-1, 0, y, color);
  }
}

void testdrawtext(char *text, uint16_t color) {
  tft.setCursor(0, 0);
  tft.setTextColor(color);
  tft.setTextWrap(true);
  tft.print(text);
}

void testfastlines(uint16_t color1, uint16_t color2) {
  tft.fillScreen(BLACK);
  for (int16_t y=0; y < tft.height(); y+=5) {
    tft.drawFastHLine(0, y, tft.width(), color1);
  }
  for (int16_t x=0; x < tft.width(); x+=5) {
    tft.drawFastVLine(x, 0, tft.height(), color2);
  }
}

void testdrawrects(uint16_t color) {
  tft.fillScreen(BLACK);
  for (int16_t x=0; x < tft.width(); x+=6) {
    tft.drawRect(tft.width()/2 -x/2, tft.height()/2 -x/2 , x, x, color);
  }
}

void testfillrects(uint16_t color1, uint16_t color2) {
  tft.fillScreen(BLACK);
  for (int16_t x=tft.width()-1; x > 6; x-=6) {
    tft.fillRect(tft.width()/2 -x/2, tft.height()/2 -x/2 , x, x, color1);
    tft.drawRect(tft.width()/2 -x/2, tft.height()/2 -x/2 , x, x, color2);
  }
}

void testfillcircles(uint8_t radius, uint16_t color) {
  for (int16_t x=radius; x < tft.width(); x+=radius*2) {
    for (int16_t y=radius; y < tft.height(); y+=radius*2) {
      tft.fillCircle(x, y, radius, color);
    }
  }
}

void testdrawcircles(uint8_t radius, uint16_t color) {
  for (int16_t x=0; x < tft.width()+radius; x+=radius*2) {
    for (int16_t y=0; y < tft.height()+radius; y+=radius*2) {
      tft.drawCircle(x, y, radius, color);
    }
  }
}

void testtriangles() {
  tft.fillScreen(BLACK);
  int color = 0xF800;
  int t;
  int w = tft.width()/2;
  int x = tft.height()-1;
  int y = 0;
  int z = tft.width();
  for(t = 0 ; t <= 15; t++) {
    tft.drawTriangle(w, y, y, x, z, x, color);
    x-=4;
    y+=4;
    z-=4;
    color+=100;
  }
}

void testroundrects() {
  tft.fillScreen(BLACK);
  int color = 100;
  int i;
  int t;
  for(t = 0 ; t <= 4; t+=1) {
    int x = 0;
    int y = 0;
    int w = tft.width()-2;
    int h = tft.height()-2;
    for(i = 0 ; i <= 16; i+=1) {
      tft.drawRoundRect(x, y, w, h, 5, color);
      x+=2;
      y+=3;
      w-=4;
      h-=6;
      color+=1100;
    }
    color+=100;
  }
}

void tftPrintTest() {
  tft.setTextWrap(false);
  tft.fillScreen(BLACK);
  tft.setCursor(0, 30);
  tft.setTextColor(RED);
  tft.setTextSize(1);
  tft.println("Hello World!");
  tft.setTextColor(YELLOW);
  tft.setTextSize(2);
  tft.println("Hello World!");
  tft.setTextColor(GREEN);
  tft.setTextSize(3);
  tft.println("Hello World!");
  tft.setTextColor(BLUE);
  tft.setTextSize(4);
  tft.print(1234.567);
  delay(1500);
  tft.setCursor(0, 0);
  tft.fillScreen(BLACK);
  tft.setTextColor(WHITE);
  tft.setTextSize(0);
  tft.println("Hello World!");
  tft.setTextSize(1);
  tft.setTextColor(GREEN);
  tft.print(p, 6);
  tft.println(" Want pi?");
  tft.println(" ");
  tft.print(8675309, HEX); // print 8,675,309 out in HEX!
  tft.println(" Print HEX!");
  tft.println(" ");
  tft.setTextColor(WHITE);
  tft.println("Sketch has been");
  tft.println("running for: ");
  tft.setTextColor(MAGENTA);
  tft.print(millis() / 1000);
  tft.setTextColor(WHITE);
  tft.print(" seconds.");
}

void mediabuttons() {
  // play
  tft.fillScreen(BLACK);
  tft.fillRoundRect(25, 10, 78, 60, 8, WHITE);
  tft.fillTriangle(42, 20, 42, 60, 90, 40, RED);
  delay(500);
  // pause
  tft.fillRoundRect(25, 90, 78, 60, 8, WHITE);
  tft.fillRoundRect(39, 98, 20, 45, 5, GREEN);
  tft.fillRoundRect(69, 98, 20, 45, 5, GREEN);
  delay(500);
  // play color
  tft.fillTriangle(42, 20, 42, 60, 90, 40, BLUE);
  delay(50);
  // pause color
  tft.fillRoundRect(39, 98, 20, 45, 5, RED);
  tft.fillRoundRect(69, 98, 20, 45, 5, RED);
  // play color
  tft.fillTriangle(42, 20, 42, 60, 90, 40, GREEN);
}

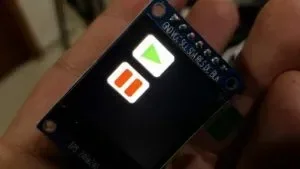

Com isso, já deve ser possível ver a apresentação.

A representação de cores  é feita em 2 bytes ou, 16 bits de resolução. Por conta disso, qualquer valor entre 0x0000 e 0xFFFF deve ser válida, mas se quiser utilizar predefinições, tem uma relação de nomes de cores bastante satisfatória:

#define LTBLUE    0xB6DF
#define LTTEAL    0xBF5F
#define LTGREEN   0xBFF7
#define LTCYAN    0xC7FF
#define LTRED     0xFD34
#define LTMAGENTA 0xFD5F
#define LTYELLOW  0xFFF8
#define LTORANGE  0xFE73
#define LTPINK    0xFDDF
#define LTPURPLE  0xCCFF
#define LTGREY    0xE71C

#define BLUE      0x001F
#define TEAL      0x0438
#define GREEN     0x07E0
#define CYAN      0x07FF
#define RED       0xF800
#define MAGENTA   0xF81F
#define YELLOW    0xFFE0
#define ORANGE    0xFC00
#define PINK      0xF81F
#define PURPLE    0x8010
#define GREY      0xC618
#define WHITE     0xFFFF
#define BLACK     0x0000

#define DKBLUE    0x000D
#define DKTEAL    0x020C
#define DKGREEN   0x03E0
#define DKCYAN    0x03EF
#define DKRED     0x6000
#define DKMAGENTA 0x8008
#define DKYELLOW  0x8400
#define DKORANGE  0x8200
#define DKPINK    0x9009
#define DKPURPLE  0x4010
#define DKGREY    0x4A49

Essas definições encontrei na biblioteca TFT_eSPI, é só usar os nomes dentro de uma função qualquer que necessite de uma cor.

Onde comprar ?

Esse display OLED é do nosso parceiro UsinaInfo, que pode ser adquirido através desse link. A maior certeza que você pode ter é que não vai se arrepender da aquisição e, estou preparando uma surpresa para um próximo artigo, acompanhe!

Vídeo

Vou fazer o vídeo de apresentação do display para mostrá-lo em funcionamento, é só conferir em nosso canal DobitAoByteBrasil no Youtube. Se não é inscrito ainda, inscreva-se, clique no sininho para receber notificações e vá deixando seu like, valeu?
