Display e-paper com Raspberry

Tudo o que eu tinha pra falar de bom desse display já está nesse artigo do display e-paper com esp32. Esse display é tudo de bom, o problema é que deixa o maker viciado, mas a culpa é da Saravati, que fica trazendo essas jóias de e-ink e ESP32 diferentes para tentar os desenvolvedores.

No artigo de hoje veremos como configurar esse display e-paper no Raspberry Pi, de modo simples e rápido. Aliás, só não poderia deixar de fazê-lo porque prometi no artigo anterior uma série, mas é tão fácil que dá até vergonha de escrever a respeito.

Onde comprar display e-paper

Esse display está disponível em nosso parceiro Saravati, que você pode acessar clicando no link do produto. A compra é recomendada, principalmente para pagamento à vista.

Driver do display e-paper para Raspberry

Display e-paper

O driver para o display e-paper pode ser pego em meu repositório no github. Renomeei as pastas que estavam em chinês, falta traduzir os documentos, mas sinceramente, já escrevi no artigo anterior tudo relacionado ao que está no documento. E antes que alguém ache que sou chinês, não; Djames Suhanko é húngaro.

BCM2835

Será necessário instalar essa biblioteca, que você encontra aqui.

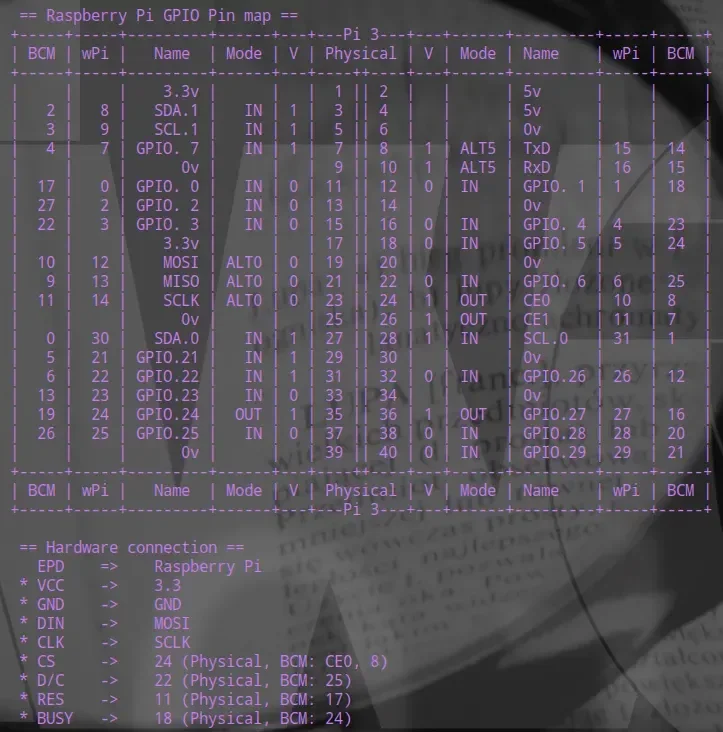

Wiring do display e-paper

Agora, temos que conectar o display ao Raspberry. Não é das tarefas mais simples; tem o pino físico, o BCM e o WiringPi. Fora isso, os pinos são todos misturados, uma loucura!

Mas fazendo 10 vezes, acaba dando certo, só não erre 3V3 e GND.

Receita de bolo de framboesa

Agora, vamos à receita. Primeiramente, execute o comando:

sudo raspi-config

Vá ao ítem 5 do menu (Interfacing Options) e habilite o SPI. Quando finalizar, reinicie.

Baixe a biblioteca BCM2835 recém baixada. Entre no diretório e siga o processo padrão:

./configure
make
sudo make install

Agora, entre no diretório raspberry/bcm2835 e digite:

make clean
make
./epd

Pronto! Só um detalhe, o programa precisa ser executado como root, senão dá falha de segmentação. O programa de exemplo é ótimo, mas não tem tratamento de exceção, portanto, isso fica por sua conta.

Código para acionar o display e-paper

Acima, foi feita a compilação do código de exemplo. É bem fácil manipular esse display, basta fazer uma cópia de backup do main.cpp e modificar o original. Apenas para apreciação:

#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include "epd1in54.h"
#include "epdpaint.h"
#include "imagedata.h"

#define COLORED      0
#define UNCOLORED    1

int main(void)
{
    time_t now;
    struct tm* timenow;

    Epd epd;
    if (epd.Init(lut_full_update) != 0) {
        printf("e-Paper init failed\n");
        return -1;
    }

    unsigned char* frame_buffer = (unsigned char*)malloc(epd.width / 8 * epd.height);

    Paint paint(frame_buffer, epd.width, epd.height);
    paint.Clear(UNCOLORED);

    /* For simplicity, the arguments are explicit numerical coordinates */
    /* Write strings to the buffer */
    paint.DrawFilledRectangle(0, 10, 200, 34, COLORED);
    paint.DrawStringAt(30, 14, "DobitAoByte", &Font16, UNCOLORED);
    paint.DrawStringAt(30, 34, " RPi e-ink ", &Font16, COLORED);

    /* Draw something to the frame_buffer */
    paint.DrawRectangle(16, 60, 56, 110, COLORED);
    paint.DrawLine(16, 60, 56, 110, COLORED);
    paint.DrawLine(56, 60, 16, 110, COLORED);
    paint.DrawCircle(120, 90, 30, COLORED);
    paint.DrawFilledRectangle(16, 130, 56, 180, COLORED);
    paint.DrawFilledCircle(120, 160, 30, COLORED);

    /* Display the frame_buffer */
    epd.SetFrameMemory(paint.GetImage(), 0, 0, paint.GetWidth(), paint.GetHeight());
    epd.DisplayFrame();
    epd.DelayMs(2000);

    if (epd.Init(lut_partial_update) != 0) {
        printf("e-Paper init failed\n");
        return -1;
    }

  /**
   *  there are 2 memory areas embedded in the e-paper display
   *  and once the display is refreshed, the memory area will be auto-toggled,
   *  i.e. the next action of SetFrameMemory will set the other memory area
   *  therefore you have to set the frame memory and refresh the display twice.
   */
    epd.SetFrameMemory(IMAGE_DATA, 0, 0, epd.width, epd.height);
    epd.DisplayFrame();
    epd.SetFrameMemory(IMAGE_DATA, 0, 0, epd.width, epd.height);
    epd.DisplayFrame();

    char time_string[] = {'0', '0', ':', '0', '0', '\0'};
    while (1) {
        time(&now);
        timenow = localtime(&now);
        time_string[0] = timenow->tm_min / 10 + '0';
        time_string[1] = timenow->tm_min % 10 + '0';
        time_string[3] = timenow->tm_sec / 10 + '0';
        time_string[4] = timenow->tm_sec % 10 + '0';

        paint.SetWidth(32);
        paint.SetHeight(96);
        paint.SetRotate(ROTATE_270);
        paint.Clear(UNCOLORED);
        paint.DrawStringAt(0, 4, time_string, &Font24, COLORED);

        epd.SetFrameMemory(paint.GetImage(), 80, 72, paint.GetWidth(), paint.GetHeight());
        epd.DisplayFrame();
        epd.DelayMs(500);
    }
    return 0;
}
