Display 128x64 com Arduino utilizando u8g2 lib

Há alguns anos não era tão simples configurar um display em Arduino sem um bocado de código e a leitura do datasheet. Mas os tempos mudam, e sempre para melhor. Com o aprimoramento e entrada de novos programadores na área de embarcados, acabamos absorvendo novos recursos, como por exemplo, a u8g2 ou u8glib. Veja só que interessante, uma biblioteca que tende a abstrair a camada de comunicação entre o display e a microcontroladora de forma que você apenas precisa definir alguns parâmetros e começar a utilizar. Veremos nesse artigo como fazer uma configuração básica do display 128x64 com Arduino e imprimir alguns exemplos na tela para, posteriormente, fazermos algumas brincadeiras mais avançadas com esse display em outra plataforma.

Display 128x64 com Arduino Leonardo

A melhor plataforma para resultados rápidos hoje em dia é sem dúvida o Arduino. Tem biblioteca pra tudo praticamente, coisa que o torna bastante flexível para brincadeiras e projetos rápidos. Por isso estou iniciando a série de artigos com esse display pelo Arduino Leonardo.

O Arduino Leonardo não é tão popular e não consigo imaginar qual a razão disso. Ele possui 2 seriais, sendo uma delas a serial que vai para a USB e a outra, a serial dos pinos 0 e 1. Isso é ótimo para flexibilizar a comunicação entre duas MCUs via serial com direito a debug pela USB. Mas não espero convencê-lo a ter um Arduino Leonardo, apesar de eu gostar dele mais do que de um Arduino UNO. Em relação ao pinout, não há com o que se preocupar, uma vez que ele é basicamente o mesmo que o Arduino UNO, com excessão do I2C. No Arduino Leonardo o I2C está disposto ao final dos GPIO digital, um pouco acima do pino 13.

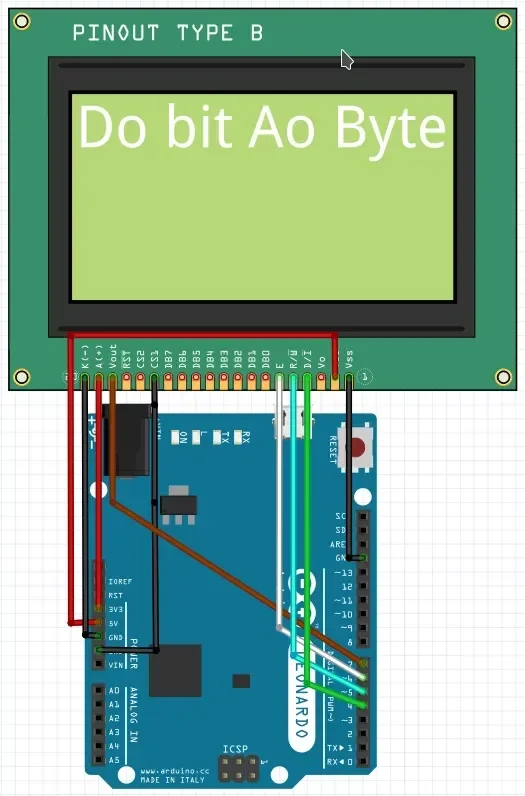

Wiring

Instalar a biblioteca u8g2 e U8glib

Essas bibliotecas estão disponíveis pelo próprio gerenciador de bibliotecas da  IDE do Arduino. Vá  ao  menu  Sketch > Include Library > Manage Librariese procure por u8g. Entre as opções, as supracitadas estarão contidas. Se desejar, já instale as relacionadas à criação de menus. Após instaladas, estarão disponíveis para uso de imediato.

Como selecionar o display?

Abra um dos exemplos para pegar as referências. Os exemplos estão disponíveis em File > Examples > u8glib . Logo pelo começo do artigo você verá montes de linhas comentadas. entre elas, você deve escolher o seu display e descomentá-la. Se tiver dúvidas, acesse esse link com a descrição  dos modelos em tabelas, desse modo não restará dúvidas.

Quais os recursos oferecidos pela biblioteca u8glib?

Essa biblioteca tem uma quantidade considerável de recursos, não vou descrevê-las todas aqui. Invés disso, deixo o link de referências da biblioteca, que você encontra através desse link. O manual de referências está em inglês, mas tudo o que você precisa atentar-se é ao exemplo do método, que é bastante simples.

Exemplo de uso

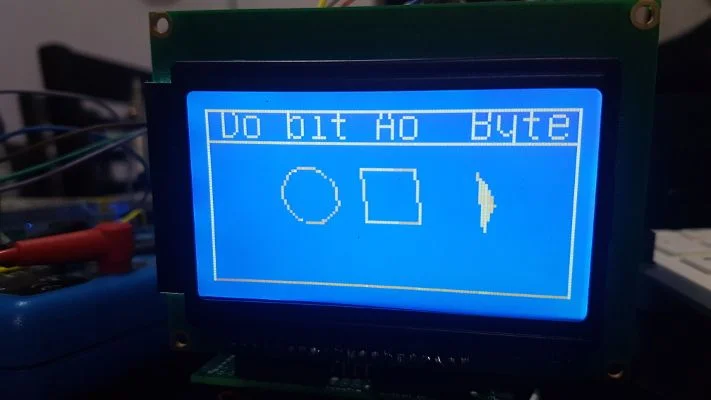

Estou disponibilizando um exemplo bem básico para demonstrar a utilização de alguns dos recursos e demonstrar como inicializar o display. Do jeito que está, ele desloca as formas primitivas da imagem de destaque desse artigo, da esquerda para a direita.

#include "U8glib.h"

//instancia da classe especifica do  display 126x64
U8GLIB_ST7920_128X64_1X u8g(6, 5, 4 ,7); //Enable, RW, RS, RESET

char bb[] = "Do bit Ao  Byte\0";

char shifting = 0;

void startParams(){
    u8g.setFont(u8g_font_6x10);
    u8g.setFontRefHeightExtendedText();
    u8g.setDefaultForegroundColor();
    u8g.setFontPosTop();
}

void dStr(int posX,int posY,char *myStr){
    u8g.setFont(u8g_font_unifont);
    u8g.drawStr( posX, posY, myStr);
}

void dFrame(int startX, int startY, int endX, int  endY){
    u8g.drawFrame(startX,startY,endX,endY);
}

void dCicle(int posX, int posY, int cicleSize){
  u8g.drawCircle(posX,posY,cicleSize);
}

void draw(){
    startParams();
    dStr(5,10,bb);
    dFrame(0,0,128,64);
    dFrame(0,0,128,12);
    dCicle(shifting,30,10);
    dFrame(shifting+20,20, 20,20);
    u8g.drawTriangle(shifting+60,20, shifting+65,30, shifting+60,42);
}

void displaySetup(){
  if (u8g.getMode()== U8G_MODE_R3G3B2){
     u8g.setColorIndex(255);
  }
  else if (u8g.getMode()==U8G_MODE_GRAY2BIT){
     u8g.setColorIndex(1);
  }
  else if (u8g.getMode()==U8G_MODE_BW){
     u8g.setColorIndex(1);
  }
}

void setup() {
  displaySetup();
}

void loop() {
  u8g.firstPage();
  do{
      draw();
      shifting = shifting > 120 ? 0 : shifting + 1;
  }
  while(u8g.nextPage());
  delay(500);
}
