Redes RS485 com MAX487

Redes RS485 com MAX487

RS485 com MAX487 - O RS485 é um padrão de rede serial para distâncias de até 1200M. Como descrito nessa referência, um dos principais problemas do RS232 é o ruído na linha de sinal, que usa o zero como referência. Com RS485 não há esse problema, pois há uma tolerância grande prevista no protocolo. Os sinais de RS485 são flutuantes e transmitidos sobre as linhas de sinal + e -. Muitos outros detalhes importantes podem ser vistos no link de referência (em inglês), mas outra informação importante é que a limitação de dispositivos interconectados é de 32.

Não encontrei nenhum tutorial de RS485 e foi um parto chegar a uma simples conexão. Para não perder essa primeira etapa, vou escrever o procedimento do 'hello world' e depois complemento com o protocolo que vou escrever.

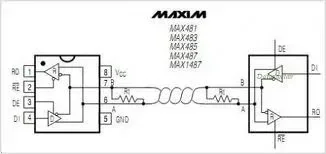

No datasheet você encontrará (entre outras) essa imagem:


Tem que ler bastante e filosofar a respeito para chegar à conclusão das conexões, mas enfim, para a primeira fase desse post fiz um enviador e um receptor. O esquema no Arduino ficou assim para o sender:

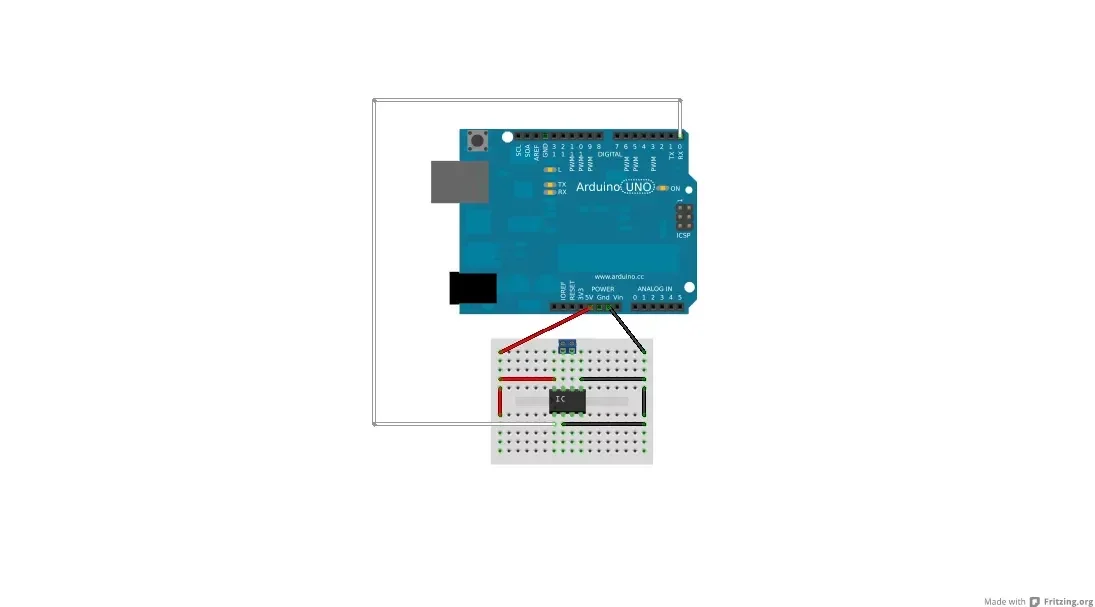

E assim para o receiver:

Perceba que a mudança está em basicamente trocar os fios da esquerda de baixo para cima no CI e de TX para RX no Arduino. As correspondências dos pinos (do 1 ao 8, lembrando que se conta em 'U' da esquerda para a direita):
(RO) Receiver out - utilizado no receptor (utilizar o RX do Arduino aqui - pino 0 no Uno)
(RE) Receiver enable - Utilizado com o receptor (LOW ativa a recepção de dados. Colocá-lo em HIGH desabilita a recepção)
(DE) Driver enable (quando em HIGH, utilizado para sinalizar o envio de dados)
(DI) Driver in (transmissor, conectado ao TX do Arduino - porta 1 para o Uno)
(GND) Ground (adivinha?)
(A) Pino A ao pino A do outro CI MAX487 (CPA1036 no exemplo)
(B) Pino B ao pino B do outro CI MAX487 (CPA1036 no exemplo)
(VCC) Energizar em 5V

Então forgei uma mensagem para simular o tráfego. Ainda escreverei um protocolo completo de comunicação RS485, só não tenho certeza se utilizando apenas 1 CI por ponto.

No sender o código ficou assim:

int i;

void setup()
{
  Serial.begin(9600);
  pinMode(13, OUTPUT);
 }

void loop()
{
 Serial.print("<1-M=00:1d:ba:92:cf:94,H=08:29:33,D=11.07.2012,1=472,2=744,3=646,4=456,5=511,F=60,T=774,E>");
 delay(1000);
}

E no receiver, um pouco mais elaborado:

char incoming[100] = {''};
String buffer;
int iniPosStarts = 0;
int finPosStarts = 0;
int iniPosEnds = 0;
int finPosEnds = 0;
int serialMsgLen = 90;
String strIni,strFim;
int i = 0;

void setup()
{
Serial.begin(9600);
}

void serialEvent(){
Serial.readBytes(incoming,serialMsgLen);

buffer = incoming;
for (i=0;i<buffer.length();i++){
  if (incoming[i] == '<'){
    iniPosStarts = i;
  }
}
iniPosEnds = i;

if (iniPosStarts > 0){
  for (i=0;i<buffer.length();i++){
    if (incoming[i] == '>'){
      finPosEnds = i;
      break;
    }
  }

  strIni = buffer.substring(iniPosStarts+1,iniPosEnds);
  strFim = buffer.substring(finPosStarts,finPosEnds);

  buffer = strIni;
  buffer += strFim;
}

Serial.println(buffer);
}

void loop()
{
}

Reparou em uma coisa muito legal? Não tem nada dentro do loop. O que acontece é que reimplementei o método serialEvent, de forma que ao chegar qualquer dado na serial, ele faz o tratamento e assim não preciso de código em loop.

A saída é aquela string do sender, eliminando os sinais de maior e menor.

E o vídeo da comunicação RS485.

Atualizando esse post, há um mais novo que descrevo a comunicação bi-direcional com MAX487. Veja o post aqui
